Ykk -500 מבוא קצר

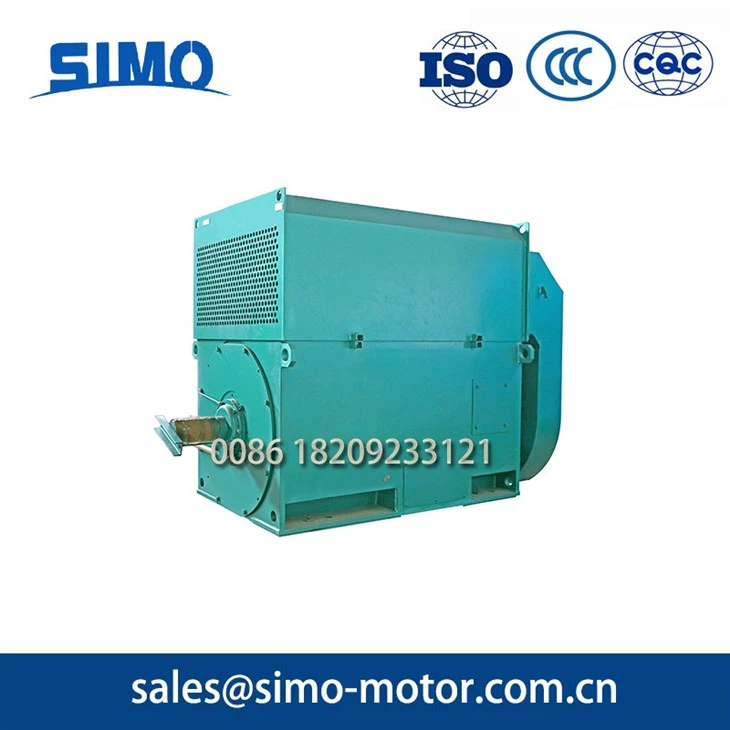

סדרת המנועים הזו היא א6ykk -500 מנוע חשמלי HVמנוע אסינכרוני תלת פאזי של כלוב סנאי עם גובה מרכזי של 500 מ"מ, הכולל מבנה סגור ועמידה בתקן JB\/T 10315. 2-2002.
פרמטרים בסיסיים
טווח גודל מסגרת: 500 מ"מ
מתח מדורג: 6KV (ניתן להתאמה אישית)
תדירות מדורגת: 50 הרץ \/ 60 הרץ
טווח מהירות: 3000rpm (2-} מוט), 1500rpm (4- מוט), 1000rpm (6- מוט), 750rpm (8- מוט)
טווח כוח: 160KW ~ 10000KW
סוג הרכבה: IMB3 (אופקי, רכוב על כף רגל)
שיעור הגנה: IP54 \/ IP55 (אופציונלי)
שיטת קירור: IC611 (קירור אוויר לאוויר)
שיעור בידוד: Class F.
דרישות סביבת תפעול :
טמפרטורת הסביבה: -15 תואר ~ +40 תואר
לַחוּת: לחות יחסית ממוצעת חודשית פחות או שווה ל 90% (טמפרטורה מינימלית ממוצעת חודשית פחות או שווה ל 25 מעלות)
Ykk -500 רשימת מודלים של סדרה
Ykk 5001-2 ykk 5002-2 ykk 5003-2 ykk 5004-2 ykk {}}}
Ykk 5002-4 ykk 5003-4 ykk 5004-4 ykk 5001-6 ykk {}}}
Ykk 5003-6 ykk 5004-6 ykk 5001-8 ykk 5002-8 ykk {}}}
Ykk 5004-8 ykk 5001-10 ykk 5002-10 ykk 5003-10
Ykk 5004-10 ykk 5001-12 ykk 5002-12 ykk 5003-12
Ykk 5004-12
Ykk 6kv גבוה מנוע מתח 500 גיליון נתונים בגודל מסגרת
| סוּג | כוח מדורג (KW) | זרם מדורג (א) | מהירות (r\/min) | יעילות (%) | גורם כוח (cos φ) | מקס. מומנט (מומנט מדורג) | מומנט נעול (מומנט מדורג) | זרם נעול (זרם מדורג) | J (מנוע) (ק"ג · מ"ר) | J (עומס) (ק"ג · מ"ר) | מסה (ק"ג) | זמן שימון (ח) |
| Ykk 5001-2 | 900 | 104.8 | 2980 | 95 | 0.87 | 1.8 | 0.6 | 7 | 10 | 55 | 5270 | 500 |
| Ykk 5002-2 | 1000 | 116.3 | 2980 | 95.1 | 0.87 | 1.8 | 0.6 | 7 | 11.2 | 57 | 5570 | 500 |
| Ykk 5003-2 | 1120 | 130.1 | 2980 | 95.2 | 0.87 | 1.8 | 0.6 | 7 | 14.5 | 58 | 5870 | 500 |
| Ykk 5004-2 | 1250 | 145.1 | 2980 | 95.3 | 0.87 | 1.8 | 0.6 | 7 | 15.7 | 67 | 6180 | 500 |
| Ykk 5001-4 | 800 | 93.3 | 1485 | 94.8 | 0.87 | 1.8 | 0.7 | 6.5 | 30 | 217 | 4960 | 1000 |
| Ykk 5002-4 | 900 | 104.9 | 1485 | 94.9 | 0.87 | 1.8 | 0.7 | 6.5 | 32 | 238 | 5210 | 1000 |
| Ykk 5003-4 | 1000 | 116.4 | 1485 | 95 | 0.87 | 1.8 | 0.7 | 6.5 | 35 | 259 | 5520 | 1000 |
| Ykk 5004-4 | 1120 | 130.3 | 1485 | 95.1 | 0.87 | 1.8 | 0.7 | 6.5 | 38 | 284 | 5670 | 1000 |
| Ykk 5001-6 | 560 | 68 | 990 | 94.4 | 0.84 | 1.8 | 0.7 | 6 | 39 | 598 | 4660 | 2000 |
| Ykk 5002-6 | 630 | 76.4 | 990 | 94.5 | 0.84 | 1.8 | 0.7 | 6 | 43 | 664 | 4780 | 2000 |
| Ykk 5003-6 | 710 | 85.8 | 990 | 94.8 | 0.84 | 1.8 | 0.7 | 6 | 50 | 735 | 4890 | 2000 |
| Ykk 5004-6 | 800 | 96.6 | 990 | 94.9 | 0.84 | 1.8 | 0.7 | 6 | 54 | 804 | 5080 | 2000 |
| Ykk 5001-8 | 400 | 51.3 | 740 | 93.7 | 0.8 | 1.8 | 0.8 | 5.5 | 36.3 | 812 | 4420 | 2000 |
| Ykk 5002-8 | 450 | 57.7 | 740 | 93.8 | 0.8 | 1.8 | 0.8 | 5.5 | 42.8 | 893 | 4580 | 2000 |
| Ykk 5003-8 | 500 | 63.8 | 740 | 94.2 | 0.8 | 1.8 | 0.8 | 5.5 | 46.3 | 988 | 4830 | 2000 |
| Ykk 5004-8 | 560 | 71.4 | 740 | 94.4 | 0.8 | 1.8 | 0.8 | 5.5 | 53.5 | 1100 | 4970 | 2000 |
| Ykk 5001-10 | 315 | 43 | 590 | 92.8 | 0.76 | 1.8 | 0.8 | 5.5 | 47 | 1130 | 4310 | 3000 |
| Ykk 5002-10 | 355 | 48.3 | 590 | 93 | 0.76 | 1.8 | 0.8 | 5.5 | 52 | 1260 | 4420 | 3000 |
| Ykk 5003-10 | 400 | 54.3 | 590 | 93.3 | 0.76 | 1.8 | 0.8 | 5.5 | 55 | 1400 | 4550 | 3000 |
| Ykk 5004-10 | 450 | 61 | 590 | 93.4 | 0.76 | 1.8 | 0.8 | 6 | 60 | 1540 | 4670 | 3000 |
| Ykk 5001-12 | 220 | 31.9 | 495 | 92.2 | 0.72 | 1.8 | 0.8 | 5.5 | 50.8 | 1420 | 4210 | 3000 |
| Ykk 5002-12 | 250 | 36.1 | 495 | 92.5 | 0.72 | 1.8 | 0.8 | 5.5 | 55.5 | 1580 | 4350 | 3000 |
| Ykk 5003-12 | 280 | 40.4 | 495 | 92.7 | 0.72 | 1.8 | 0.8 | 5.5 | 60 | 1760 | 4490 | 3000 |
| Ykk 5004-12 | 315 | 45.4 | 495 | 92.8 | 0.72 | 1.8 | 0.8 | 5.5 | 65 | 1970 | 4630 | 3000 |
תכונות מוצר
✅ יעילות גבוהה וחיסכון באנרגיה: תכנון אופטימי, התואם לתקנים מוטוריים בעלי יעילות גבוהה
✅ רעש נמוך ורטט נמוך: מבנה יציב, פעולה חלקה
✅ אמינות גבוהה: בידוד Class F, תהליך הספגת לחץ ואקום (VPI), עמיד בפני לחות וטמפרטורה
✅ תחזוקה קלה: מבנה סגור, כיסוי מגן נשלף לבדיקה נוחה
✅ יכולת הסתגלות חזקה: מתאימה לעומסים תעשייתיים שונים
מאפיינים מבניים
מסגרת: מבנה סוג קופסת פלדה מרותך, קשיחות גבוהה, קל משקל
סטטור: החלקה במבנה חיצוני לחיצה חיצונית, מחלקה F בידוד נמוך בשכר, תהליך VPI
מיסבים: מסבים מתגלגלים או מיסבי הזזה (שנבחרו על בסיס כוח ומהירות)
עיצוב הגנה: IP54\/IP55, ניתן לשדרג כמה דגמים לרמות הגנה גבוהות יותר
שדות יישום
תעשייה כללית: מאווררים, מדחסים, משאבות, מגרדים, ציוד העברת
ענף כוח: כונני עזר של תחנת כוח
כרייה\/מטלורגיה: מגרסות, טחנות כדור, מערכות העברת
אחרים: כימיקלים, חומרי בניין, עיבוד שבבי וכו '.
הסבר מודל (דוגמה: ykk 5001-4)
Ykk: רוטור סנאי סנאי סינדרון מנוע אסינכרוני עם מקרר אוויר-אוויר
5001 : גובה מרכז 500 מ"מ, אורך ליבה מס '1
4 : 4- מנוע מוט (1500rpm)
Ykk 6kv גבוה
הזמנת הוראות
⚠ הערות חשובות:
כונן חגורה אסור עבור 2- מוט ו- 4- מנועי מוט(התייעץ עם חריגים)
2- מנועי מוטור ברירת מחדל לסיבוב בכיוון השעון(ציין אם נדרש סיבוב נגד כיוון השעון)
יש לנהל משא ומתן על דרישות מתח\/תדר מיוחדות מראש
תַקצִיר
מסדרת Simo YKK של Xi'an Simo ykkמתאימים לסביבות תעשייתיות כבדות, הכוללות יעילות גבוהה, אמינות ותחזוקה קלה. הם נמצאים בשימוש נרחב בכרייה, כוח, מטלורגיה ותעשיות אחרות. שימו לב למספר הקוטב, כיוון הסיבוב והגבלות הגבלות בעת ההזמנה.
Ykk -500 מנוע חשמלי HV, בחר סימו, בחר באיכות!
